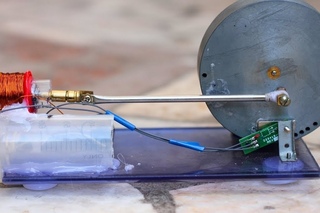

Здравствуйте. Меня зовут Игорь Кузнецов, представляю Вам свою модель соленоидного двигателя. Это моя первая работа в 3D моделирование, моделировал в программе SolidWorks. Весь двигатель состоит из: 1.Станина, 2.шкив, 3.держатель шкива, 4.крышка микросхемы, 5.(колесо нажим), 6.держатель катушки электромагнита, 7.катушка электромагнита. Для катушки витки не рассчитывал, мотал просто чтобы выглядело эстетичней. Микросхему заказывал из китая. На нижней части станины по углам расположены отверстия для ножек от подшипников. На шкиве маленькие отверстия сделал для его утяжеления, (в них вставил свинец), есть вариант шкива без них. Все провода протянуты внутри станины в специальных туннелей для них. Металлические детали (шток в электромагнит, колено для шкива и вал шкива) сделаны из болтов. Блок питания от ноутбука . Все детали печатал на самодельном 3D принтере на плате Arduino Mega 2560 . заполнение 100% скорость 50 сопло 0.4 высота слоя 0.2 Помощь в развитии канала - карта Сбербанка 4276 8160 3614 9001
