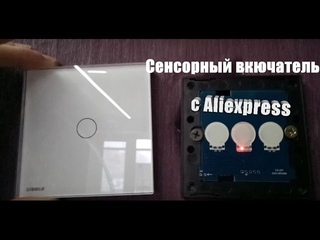

Сенсорный включатель. Принцип работы

Uploaded By: Myvideo
4 views
0
0 votes
0

Сенсорный выключатель - это полупроводниковое устройство, которое в зависимости от положения дистанционно удаленного от него объекта наблюдения управляет состоянием подключенной к нему внешней электронной цепи при помощи встроенного коммутационного элемента. (Фото-1)В большинстве случаев с бытовыми сенсорными выключателями, объектом наблюдения является человеческая рука. (Фото-2)Особенностью сенсорного выключателя является то, что никаких механических усилий к сенсорному выключателю применять не нужно - достаточно лишь слегка коснуться рукой специальной контактной пластины - сенсора. Конструкция сенсорного выключателя состоит из трех основных частей (Фото-3): чувствительного элемента, полупроводниковой схемы анализа и управления и коммутационной силовой части. При приближении объекта воздействия к зоне контроля чувствительного элемента вырабатывается определенный сигнал, который превращается в электрический сигнал достаточной мощности, чтобы сработала коммутация. Именно она производит замыкание или размыкание цепи постоянного или переменного тока. Рассмотрим работу сенсорного выключателя на примере простой схемы. Основа устройства - это эмиттерный повторитель, собранный на двух транзисторах. В эмиттер второго транзистора включено электромагнитное реле. Когда мы касаемся сенсора, переменное напряжение, наводимое в теле человека комнатной проводкой, передается через конденсатор на базу составного транзистора, в свою очередь он открывается и срабатывает реле, которое коммутирует необходимую нагрузку. Диод необходим, как защита от бросков напряжения, конденсатор сглаживает пульсации. Реле можно использовать любое маломощное с напряжением питания соответствующим питанию схемы. Устройство работает от напряжения - 9В, при токе потребления в момент срабатывания нагрузки - 20 мА.
